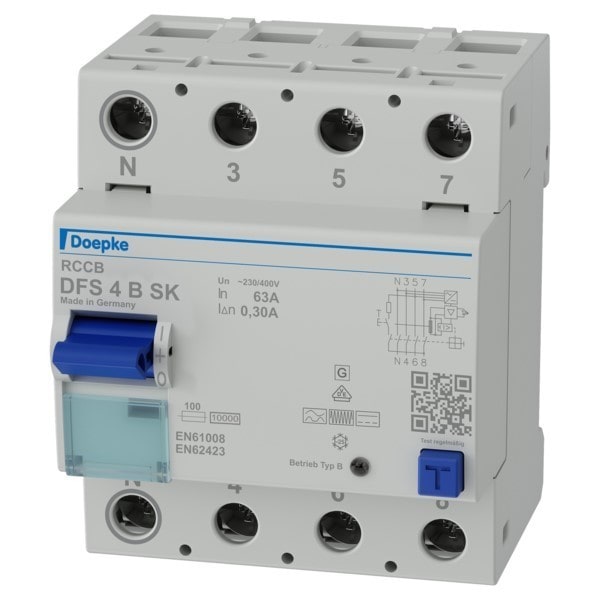

Doepke FI-Schalter DFS4 063-4/0,30-B SK 09146998

Artikel Nr.: AAA0000757568

Marke: Doepke
Farbe: grau
Produktgewicht: 0.452 kg

Preis:

inkl. MwSt. 510,55 €

Di., 29. Apr. - Do., 1. Mai

Versandkostenfrei

Lieferung als Paket

Verkauf durch: Elektro4000

Weitere Angebote für dieses Produkt:

Highlights

Marke: Doepke
Farbe: grau
Produktgewicht: 0.452 kg

Produktdaten

Produktbeschreibung

Weitere Details

Doepke FI-Schalter DFS4 063-4/0,30-B SK Hersteller: Doepke Bezeichnung: FI-Schalter Typ: DFS4 063-4/0,30-B SK Polzahl: 4 Bemessungsspannung: 400 V Bemessungsstrom: 63 A Bemessungsfehlerstrom: 300 mA Bemessungsisolationsspannung Ui: 400 V Bemessungsstoßspannungsfestigkeit Uimp: 4 kV Montageart: DIN-Schiene Fehlerstrom-Typ: B Selektiver-Typ: nein Kurzzeitverzögerter Typ: ja Kurzschlussfestigkeit (Icw): 10 kA Stoßstromfestigkeit: 3 kA Frequenz: 50 Hz Zusatzeinrichtungen möglich: ja Mit Verriegelungsvorrichtung: nein Schutzart (IP): IP20 Breite in Teilungseinheiten: 4 Einbautiefe: 69 mm Umgebungstemperatur während des Betriebs: -25..40 °C Verschmutzungsgrad: 2 Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..50 mm² Anschließbarer Leiterquerschnitt eindrähtig: 1,5..50 mm²Doepke FI-Schalter DFS4 063-4/0,30-B SK: weitere DetailsFehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: hohe Immunität gegenüber betriebsbedingter Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz; allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz; netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A; spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz; volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern; geringe Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss; Schaltstellungsanzeige; Sichtfenster für Beschriftungsetiketten; Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; Anschluss C1 Neutralleiterposition links; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung vorzugsweise von oben; Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter. Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern; Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen; RCCB für andere Frequenzen auf Anfrage; Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt. EAN: 4014712148666 Geliefert wird: Doepke FI-Schalter DFS4 063-4/0,30-B SK, Verpackungseinheit: 1 Stück, EAN: 4014712148666
