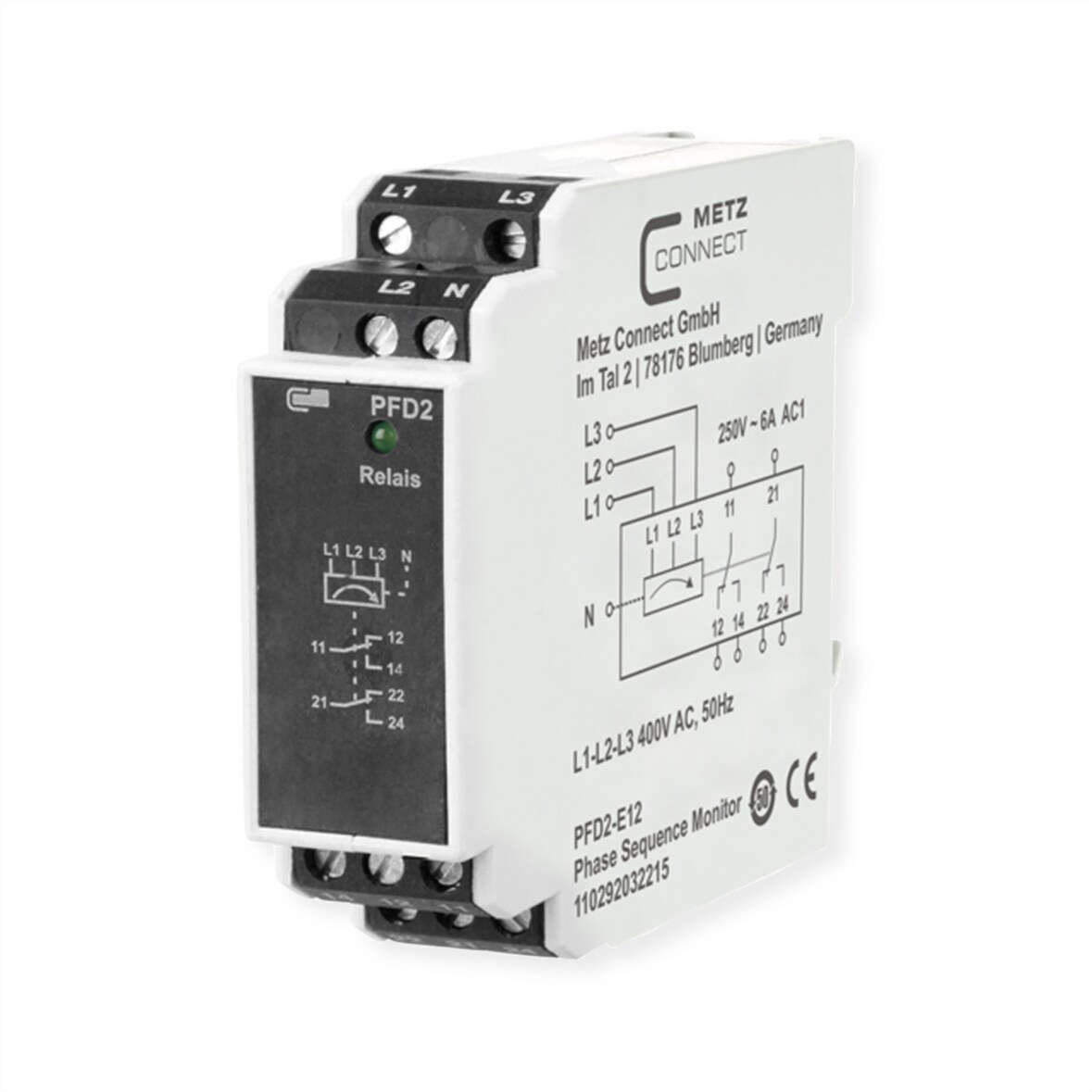

METZ CONNECT PFD2-E12 Phasenüberwachung

Artikel Nr.: AAA0000406665

Marke: Metz Connect
Überwachungsrelais
Überwachung der richtigen Phasenfolge L1-L2-L3
Versorgungsspannung nicht erforderlich

Preis:

inkl. MwSt. 62,38 €

Mo., 28. Apr. - Mi., 30. Apr.

Versandkostenfrei

Lieferung als Paket

Verkauf durch: Elektro4000

Weitere Angebote für dieses Produkt:

Highlights

Marke: Metz Connect
Überwachungsrelais
Überwachung der richtigen Phasenfolge L1-L2-L3
Versorgungsspannung nicht erforderlich

Produktdaten

Produktbeschreibung

Weitere Details

Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall.. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung o.ä.) mit N verbunden sind.
